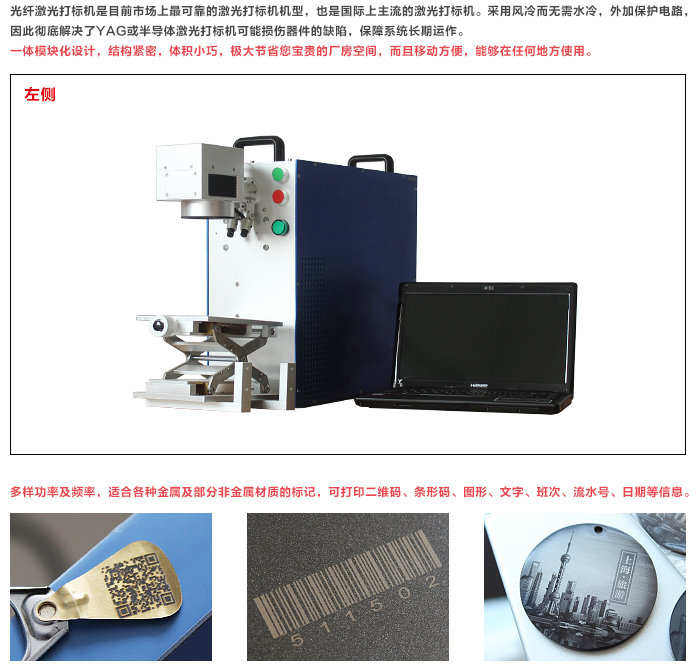

10B桌式光纖激光打標機 詳細功能介紹

10B桌式光纖激光打標機 詳細功能介紹

特別適用

不銹鋼高速掃描、透光按鍵、位圖雕刻、模具加工、印字輪雕刻等對深度、光滑度、精細度要求較高的領域。該設備在雕刻應用方面有速度快、運行穩定、圖形精細等優勢。

一體化集成設備，便攜靈活?？杉友b手持機構，延長光纖線針對大型無法移動工件手持打標。

ZUI大線速

≤10000mm/s

運行系統

筆記本電腦或工控機(激光控制主板通過USB與電腦連接)

多種字體

多種字體可選，可加載

（與系統共享字體）

軟件系統

激光工業標記刻印系統(含：工業打印系統、圖形編輯器、字體編輯器、刻印數據庫管理系統)

圖形編輯

軟件提供自編輯器，

此外可通過第三方軟件

繪制導入，例如

AUTOCAD、 CorelDRAW等軟件。

打印內容

支持PLT、PCX、DXF、 BMP、JPEG等，可直接使用SHX、TTF字庫；支持自動編碼、打印序列號、批號、日期、條形碼、二維碼自動跳號等

文字編輯

同時提供各類標記文字改型編輯

打印范圍

100×100mm標配 （可選50x50mm，150x150mm）

數據檢索

將每天打印內容存檔，隨時檢索歷史打印數據。自動記憶設定的狀態、流水號數

重復打印精度

±0.003mm

ZUI小字符

0.2mm

打印深度

0.01～0.5 mm 可調（刻印ZUI大深視材質而定）

文字定位

提供鼠標拖動、方向鍵移動及坐標輸入

ZUI小線寬

0.01mm

模擬顯示

可直接在屏幕上觀察標記效果

打印方向

可選上、下、左、右、及管弧面、扇形

運行直觀

屏幕顯示即時運行路線

適用工件

各種材質、形狀、尺寸

可連續工作

≦24小時

輸入方式

手工、自動流水號遞增（可設定遞增數）

冷卻方式

風冷

電壓／功率

220V 50Hz ±10％ 約300 W

激光功率

10W

激光頻率

20-80khz

設備尺寸

650mm×470mm×650mm

激光波長

1064um

凈 重

20KG

價 格

備 注

10B光纖激光打標機 主要部件配置表

序號

子系統名稱

產地

備注

數量

1

激光器

國產

創鑫光纖激光器，長壽命、高可靠性、光束質量好

1

2

振鏡頭

國產

fixalGTM一體化光具座設計，專業數字振鏡，德國電機高速振鏡頭打標更精細、更快捷、可靠性高

1

3

F-θ透鏡

新加坡

波長高品質光學器件

1

4

控制計算機

國產

工控機顯示屏一體機

1

5

機結構

國產

精密加工結構件

1

6

控制主板

國產

fixalSCA

1

7

輔助對焦紅光

國產

精確對焦打印距離

1

8

開關電源

蘇州

Meanwell電源，穩定可靠

1
