[技術參數]
1. 次數范圍： 0~999999
2. 傳動方式： 旋轉偏心輪
3. 顯示方式： 大屏幕觸摸屏控制
4. 插拔力范圍： 0~50kg
5. 小插拔力解晰度： 0.001kg
6. 行程調節范圍： 0~50MM
7. 測試速度： 0~60次/分鐘（數字顯示）
8. 可設定自動原點歸零
9. 兩種單位轉換： N、KG
10. 機臺尺寸: 550(D)*470(W)*450(H)mm
11. 工作電壓： 單相 220V
12. 主電路熔斷體： 2A
外觀安裝尺寸
操作指南

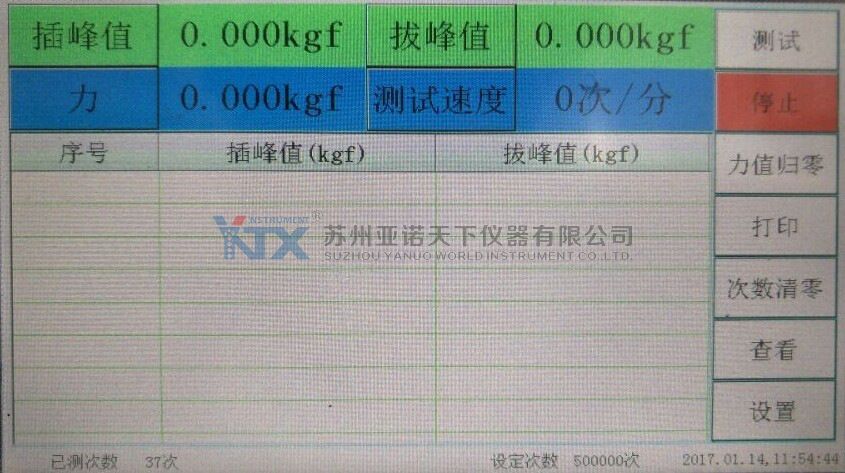

開機后直接進入測試界面
在測試界面時的按鈕響應:
按鈕“測試” ：執行測試；
按鈕“停止” ：測試過程中點擊此按鈕結束測試；
按鈕“力值歸零” ：將力、插峰值、拔峰值等值歸零；
按鈕“打印” ：打印測試結果；
按鈕“次數清零” ：將已測次數清零；
按鈕“查看” ：進入測試結果查看界面；

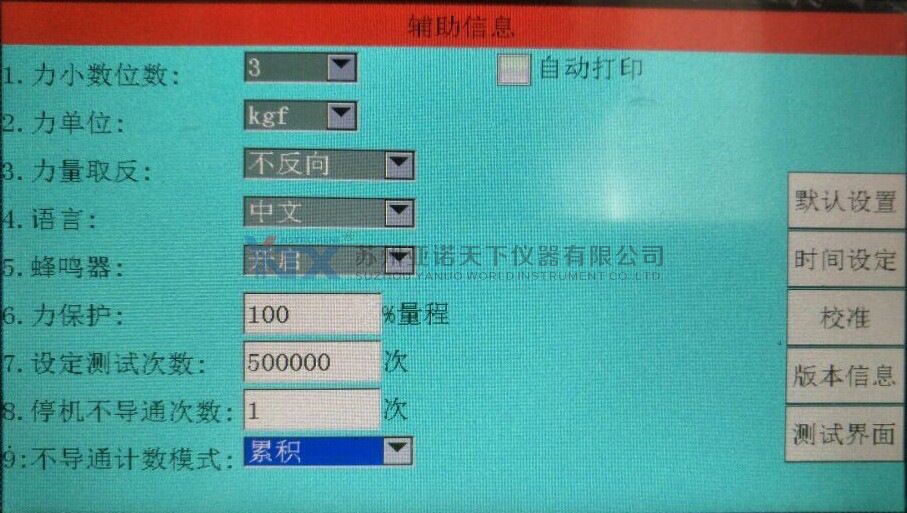

按鈕“設置” ：進入參數設置界面；
1.力小數位數 ：設置力值小數點后顯示的位數；
2.力單位 ：切換力值單位，有“kgf”，“N”，“lbf”，“gf”，“KN”，“t”可選；
3.力量取反：切換力值方向；
4.語言：切換語言顯示，有“English”，“中文”可選；
5.蜂鳴器：開啟蜂鳴器；
6.力保護：設置力值保護；
7.設定測試次數：設置測試總次數；
8.停機不導通次數：設置停機不導通次數；
9.不導通計數模式：有“累積”，“連續”可選,累積到設置的不導通次數就結束測試，連續就是其中連續達到設置的不導通次數就結束測試；
（第8,9條在校準里勾選使用導通才會有）
自動打印：勾選后測完一次就打印一組；
按鈕“默認設置”：恢復參數至出廠默認設置；
按鈕“時間設置”：設置時間；
按鈕“校準”：輸入校準密碼進入校準界面；
按鈕“版本信息”：查看控制器版本信息；
按鈕“測試界面”：返回測試主界面。

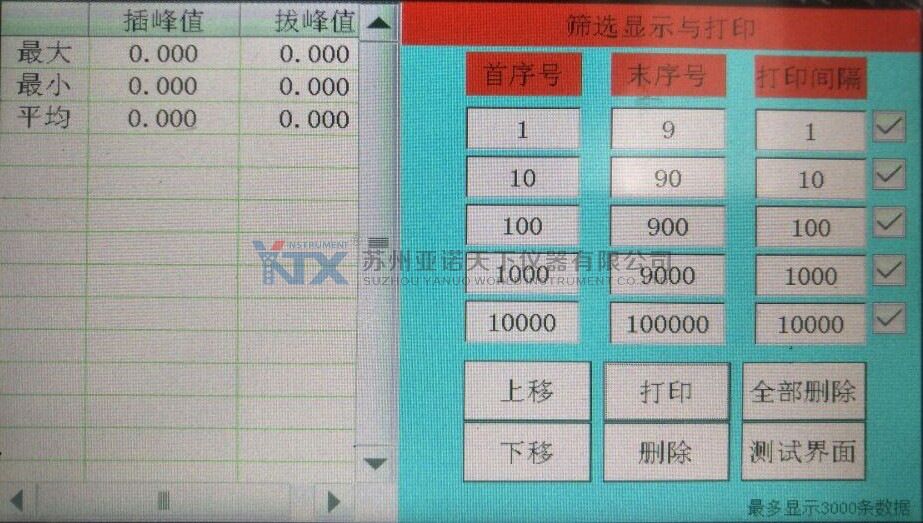

查看界面
按鈕“上移” ：選擇一組測試結果向上移；
按鈕“下移” ：選擇一組測試結果向下移；
按鈕“打印” ：打印測試結果；
按鈕“刪除” ：刪除所選中的的測試結果；
按鈕“全部刪除” ：刪除所有測試結果；
按鈕“測試界面” ：返回測試主頁面；

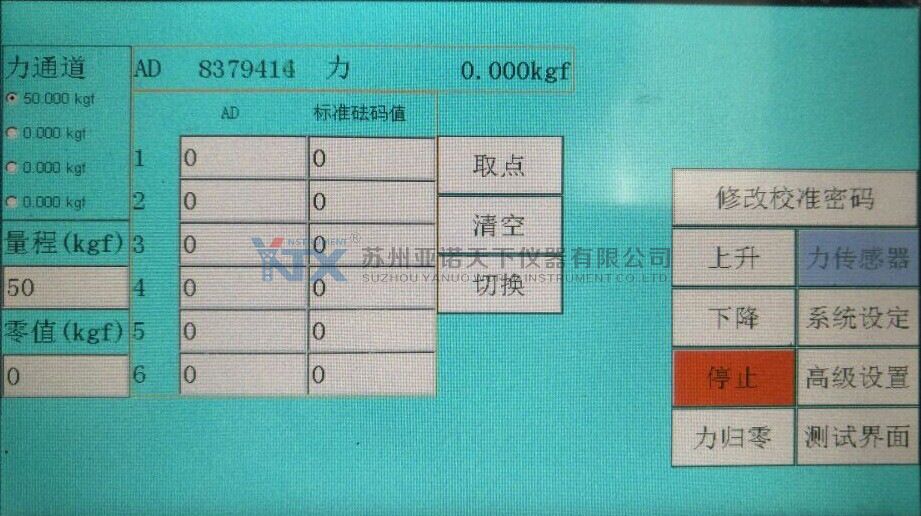

校準力傳感器
1. 在左上角選擇好需要校準的通道后，**步必須校準“零點”，首先點擊“清空”按鈕，將校準數據表格中的數據清空，然后點擊“力歸零”按鈕并使力傳感器不承受任何負載,然后按“取點”按鈕，即校準好了**個點“零點”；
2. 此時再往力傳感器上放入砝碼并在“校準數據表格”中第二行第二列的“標準砝碼值”設定為放入的砝碼重量（單位為kg），待砝碼穩定后再按“取點”按鈕即校準好了第二個點；
3. 同理再校準下面的點，也可只校準2個點；
4. 點擊“力歸零按鈕” ，再將砝碼放上傳感器，待砝碼穩定后，看“當前力”的值是否放入的砝碼重量相等，若相等，點擊“設置”按鈕回到測試主界面完成校準，反之重復1-3步，直到“當前力”的值與放入的砝碼重量相等為止。
5. 上等設置：輸入密碼進入上等試用期功能設置
注意
如果校準超過2個點，則校準過程中加砝碼的重量必須依次增大，而且加砝碼過程中屏幕上上一行顯示的AD值也必須一直變大，如果發現加砝碼時AD值在減小，則需要將力傳感器的兩根信號線的接線調換；如果只校準2個點，則沒有此限制。
另外，對于已校準好的機器好能將校準數據（上圖中校準表格中的數據）記錄下來，這樣如果以后的使用過程中誤操作修改了校準數據，只需將記錄的數據重新輸入即可恢復正常，不需再重新用砝碼或校準儀校準。
保養事項
1.儀器使用前必須放在穩固的地面上，
2.不允許在使用過程中搬弄機臺；
3.選擇相應電源電壓，切勿過高，避免燒壞器件；
4.在儀器出現異常時，請與本所聯系以便及時處理；
5.機器工作時必須有良好的通風環境。
6.試驗機的傳動機構及運動部位要定期加潤滑油和定期固緊。
7.每次試驗完畢，清理機臺，保持機臺清潔；
8.控制箱部分，須以干布擦拭，不可用濕布。
9.做好設備的接地工作。
