原理
● 本機采用馬達、絲桿傳動方式，電磁控制。
● 將產品包裝試驗品放于跌落板上，根據客戶要求上升到跌落高度，再做試驗品的自由落體跌落試驗。

 試驗前確認事項：

1.在開機前檢查機臺兩側限位開關有無松動；

2.確認機臺是否接上符合規格之電源；

3.用手將兩翼板翻過來合攏；

4．把要測試的產品放在跌落臺（跌落板）上，根據測試的不同方式（棱、角、面）放置物體，并用固定支架進行固定；

5.按“上升鍵”機臺自行上升，待接近所要測試的高度時，再按“點動/自動轉換鍵”，如果按住此鍵不動，機臺會連續上升，如果按一下就松一下鍵，機臺會一點一點的上升，這樣能準確的調節高度；（★注：在做跌落時，標尺離鐵板底板有10mm，這是由于方便客戶在鐵板上加其它材質的跌落板，如客戶無需添加其它跌落板，在計算高度時要加上10mm！！）

6.機臺停穩后按一下跌落鍵，物體做自由落體掉落在底板上。（★注：在做跌落時，操作員或其它人員不能靠近跌落板，以免誤傷到人！！）

7.將雙翼翻起進行合攏，可進行下一次試驗。

8.將試驗品搬離機臺，進行檢查外觀及功能的損壞情況。

9.如果在試驗中出現異常情況，應迅速把電源開關往里一壓，整機會自動斷電，不影響試驗過程。

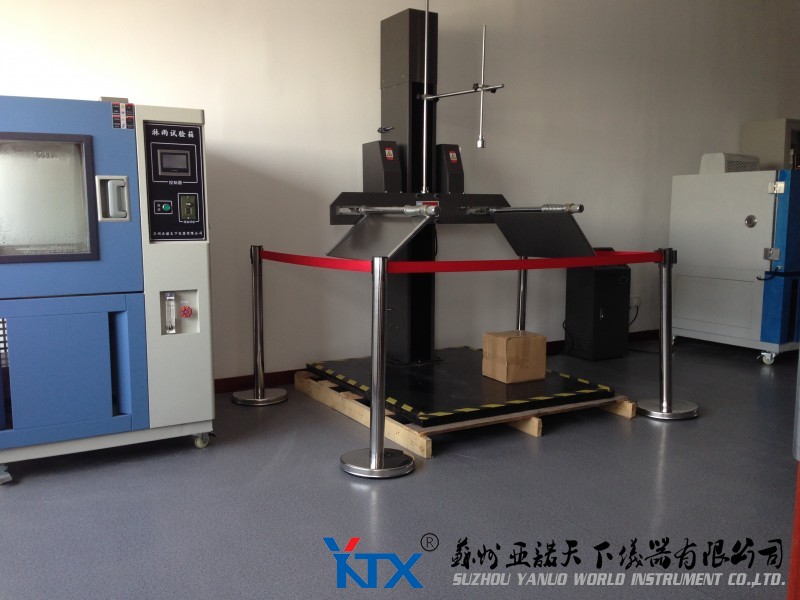

本機采用雙翼式機型，可以很平穩的固定好測試產品。采用電動升降、跌落，手動式復位，操作十分簡便。本機配備高度數顯表，用戶可以很直觀的通關顯示屏進行觀察實時產品跌落高度。

[技術規格]
1﹑試件ZUI大重量： 100kg
2﹑跌落高度：300~1500  300~2000 mm

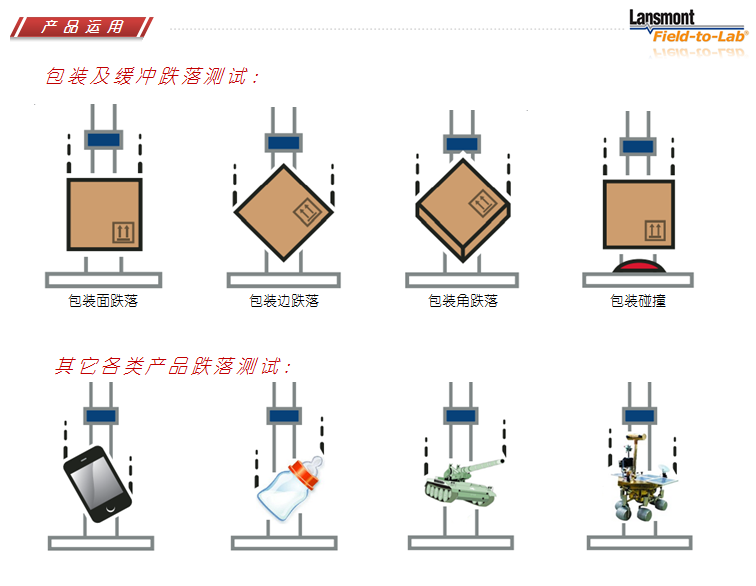

3、試驗方式：面、棱、角全方位跌落
4、單翼面積（WxD）：350*700mm
5、底板面積（WxD）：1200*1400mm
6、測試空間（WxDxH）：800*800*40~1500mm
7、承愛重量：約60kg
8、高度調整：馬達傳動
9、馬力：1/3HP
10、體積： 主機：1200*1400*2100 mm
11、使用電源：AC 380V , 5A
