校驗儀選件的使用

日期：2010-05-14　　有1741人瀏覽

校驗儀與一系列的校驗儀選件相結合可在很大程度上加強和擴展校驗儀的功能，下面介紹校驗儀選件的用途及使用方法：

1、CALCP壓力模塊轉接頭(型號 A000018)

它的用途是將VICTOR25和VICTOR15+與壓力模塊連接，完成壓力測量。外形

結構見下圖

由于校驗儀上端是一個MINI－USB插座，而壓力模塊是一個LEMO插頭，所以需要一個機械接口的轉換，除此之外，壓力模塊轉接頭還要完成為壓力模塊提供恒定的供電電壓以及校準儀與壓力模塊的數字通訊功能。

使用時先將CALCP插入校準儀上方MINI－USB插座,并鎖緊轉接頭與儀表相連的鏍桿，再將壓力模塊插入CALCP的LEMO插座內即可測量壓力。要注意兩點：首先是校驗儀的MINI－USB是一個多功能的通訊接口，它在出廠時默認為與PC機通訊，所以我們要在校驗儀的維護菜單中將通訊接口設定為與壓力模塊通訊（詳見說明書），其次校驗儀在進入壓力測量功能之前要連接好壓力模塊，否則校驗儀會報通訊出錯。

2、CALCT溫度探頭(型號A000019)

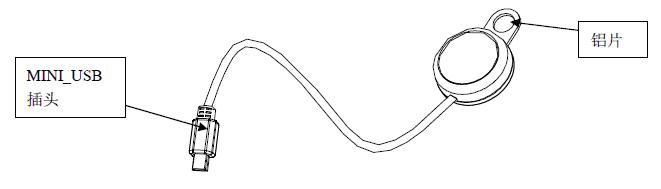

它的用途是使VICTOR25、11+、14+（適用于V1.0版）更快、更準確的獲得環境溫度。外形結構見下圖

以上的校驗儀在進行熱電偶信號的輸出和測量時需要自動對室溫進行補償，這些校驗儀內部本身已帶有一只溫度傳感器，但是如果外界環境溫度變得很快，例如從室內到室外，內部的溫度傳感器需要較長的時間才能感知到這個變化，如果你馬上進行室外工作，將會出現較大的補償誤差，如果要準確補償你就需要較長的等待時間，這將降低工作效率。使用CALCT溫度探頭你就可以克服以上問題，因為它有一個很大的金屬片與內部的溫度傳感器緊密相貼，所以可很快測量到環境溫度變化，同時它的精度為±0.2℃，高于內部傳感器±0.5℃。使用時也要注意兩點，首先我們要將校驗儀在維護菜單中將出廠時與PC機的通訊改設為與溫度探頭通訊，另外，我們要在校驗儀開機前將溫度探頭插入校驗儀的MINI－USB插座內，否則，校驗儀在檢測不到有外接溫度探頭時就會自動轉入使用內部的溫度傳感器。同時我們使用時要注意不要用手觸摸溫度探頭金屬片,并且盡可能讓金屬片接近被測儀表的輸入接線端。

3、CA充電器（型號A000020）

它的功能很簡單，就是為校驗儀內的鎳氫電池充電。外形結構見下圖

使用時要注意，它是一個充電器而不是一個適配器，如果儀表內裝有鎳氫電池，我們接上充電器，邊充電邊工作，由于充電器輸出與輸入是隔離的，所以也是可以工作的，但是在充電過程中產生的供電紋波會對儀表精度產生影響，我們不推薦這種使用方法，ZUI好是充滿電后拔去充電器儀表再工作，對于儀表內部裝的是普通電池而插上充電器工作，長期使用會使內部電池發熱燒壞儀表，而對于儀表內部不裝電池而插充電器工作，對儀表會產生更大的損壞，因此，我們要告訴用戶避免在以上兩種情況下使用充電器。

4、CA 便攜式直流電源（型號A000021）

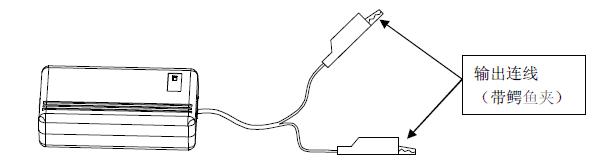

作用是為現場提供24V直流電源。外形結構見下圖

在現場校驗三或四線變送器或其它一些儀表時需要使用，它非常小巧，易于攜帶，注意的是它只能使用我們公司的CA充電器進行充電。

5、CA通訊轉接模塊（型號A000022）

為VICTOR25和11+，14+，15+（適用于V1.0版）與 PC機進行USB通訊使用。外形結構見下圖

說明：校驗儀與PC機通訊必須使用此模塊，不允許用普通USB通訊線直連。此模塊內部將校驗儀與PC機通訊用光耦隔離，所以允許用戶聯接PC機使用儀表，隨選件的附帶光盤內有USB驅動和通訊軟件包，用戶要正確安裝后才能使用, 注意維護菜單中通訊是否為與PC機通訊。

校驗儀選件選型指南

	CALCP壓力模塊轉接頭	CALCT 溫度探頭	CA充電器	CA 便攜式直流電源	CA通訊轉接模塊
VICTOR 25	●	●	●	●	●
VICTOR 11+		●	●	●	●
VICTOR 14+		●	●	●	●
VICTOR 15+	●		●	●	●
VICTOR 78/79			●	●
