光伏組件高低溫交變濕熱試驗箱的選擇
日期：2011-02-12 有1998人瀏覽
CRS-PV-BTH2700系列光伏組件高低溫交變濕熱試驗機詳細說明
針對IEC 61215、IEC 61730-2004、IEC 61345-1998系列標準組件高低溫交變濕熱試驗機。 已為多家大型太陽能電池板組件企業，研發實驗室及副品供貨商采用。
技術參數：
1、規格參數：工作室尺寸：W*D*H=1000*1200*2200mm
外形尺寸：W*D*H=1350*3550*2750mm
2、溫度范圍：-50℃~100℃
交變溫度范圍：-50℃~100℃
3、濕度范圍：30%~98%R·H(40~90℃)（可控可調）
交變濕度：75%~95%R·H(25~85℃)
4、溫度波動度：≤±0.5℃
5、溫度偏差度：≤±2℃
6、濕度偏差：+2、-3%R·H
7、升降溫速率：≤3.4℃/min（線性可調）
8、時間范圍：0~9999H可調
9、電源：ACø3 380V 50Hz
滿足試驗指標：
熱循環試驗：
光伏組件在風速不低于2m·S-1的試驗空間內，溫度在-40℃±2℃和85℃±2℃之間循環，ZUI高溫度與ZUI低溫度間的變化速率不超過100℃/H,且在每個極端溫度下至少保持穩定10min,每一次循環時間不超過6小時。如圖：
濕---冷（凍）試驗：

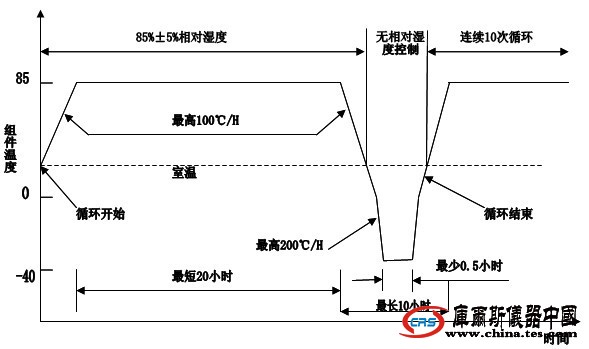

在室溫下將光伏組件放入環境試驗箱內，使其與水平面的傾角不小于5度。關閉箱門，如下圖所示完成10次循環。ZUI高和ZUI低溫度應在所設定值的±2℃以內，室溫以上各溫度下，相對濕度應保持在設定值的±5%R·H以內。
濕---熱試驗
在室溫下將光伏組件放入環境試驗箱內，使其與水平面的傾角不小于5度。關閉箱門，在下列嚴酷條件進行試驗:
試驗溫度：85℃±2℃
相對濕度：85%±5%
試驗時間：1000h
設備結構
1、外殼采用優質A3鋼板（t=1.2mm）數控機床加工成型，表面進行噴塑處理，光潔、美觀；
2、內膽為進口優質拉絲發紋不銹鋼板（t=1.5mm）；
3、保溫材質:高密度玻璃纖維棉，保溫厚度為100mm；
4、攪拌系統:采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,強度對流垂直擴散循環；
5、門與箱體間采用雙層耐高低溫之高漲性硅膠密封膠條，以確保測試區的密閉；
6、采用無反作用門把手，開啟箱門操作更容易；
7、機器底部采用高質量可固定式PU活動輪；
8、觀察窗采用多層中空鋼化玻璃,內側敷貼膠合片式導電膜（可清楚觀察試驗過程）；
加熱系統
采用遠紅外鎳合金高速加溫（4KW×8）電加熱器；
2、高溫完全獨立系統，不影響低溫試驗、高溫試驗及濕熱；
加濕系統
外置式鍋爐蒸汽式加濕器；
具有水位自動補償、缺水報警系統；
遠紅外不銹鋼高速加溫（0.75KW×4）電加濕器；
濕度控制均采用P . I . D ＋S . S . R，系統同頻道協調控制。
控制系統
溫濕度顯示控制儀表采用（韓國）全進口超大屏幕畫面（5.7寸LED液晶顯示器）。精度：0.1℃(顯示范圍)，分辨率：±0.1℃；
感溫傳感器：PT100鉑金電阻測溫體； 控制方式：熱平衡調溫調濕方式；
溫濕度控制采用P . I . D＋S.S.R系統同頻道協調控制；
具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定；
控制器操作接口設中英文可供選擇，實時運轉曲線圖可由屏幕顯示；
具有120組程序、每組100段、每段可循環999步驟的容量，每段時間設定ZUI大值為99小時59分；數據及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機；具有RS-232或RS-485通訊接口，可在計算機上設計程序，監視試驗過程并執行自動開關機、數據等功能控制器具有熒屏自動屏保功能，在運轉或設定中，如發生錯誤時，會提供警示迅號。
制 冷 系 統
壓縮機：德國谷輪； 冷凝方式：風冷；
制冷方式：雙機復迭式制冷； 制冷劑：R23；R404A；
全系統管路均作通氣加壓48H撿漏測試；
加溫、降溫系統完全獨立；
內螺旋式冷媒銅管；斜率式蒸發器；
干燥過濾器、冷媒流量窗口、修理閥、油分離器、電磁閥、貯液筒采用進口原裝件；
除濕系統： 采用蒸發器盤管露點溫度層流接觸除濕方式；
保溫系統
保溫系統采用超細玻璃纖維填充保溫區，內外膽連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；
2、箱門密封采用精制硅橡膠，從而在高、低溫下不存在老化及硬化現象；
保護系統
1、 整體設備超溫
2、 整體設備缺相/逆相
3、 整體設備定時
4、 整體設備超載
5、 整體設備缺水保護
6、 壓縮機超壓保護
7、 壓縮機低壓保護
8、 其它還有漏電，運行指示，聲光報警，報警后自動停機等保護。
附件
1、纜引線測試孔ø80mm一個（進口原裝）；
2、窗口為中空特制耐高、低溫鋼化玻璃附帶導電膜加熱除霜（帶照明）；
設備使用條件
1、環境溫度：5～25℃
2、環境濕度：≤85%R·H
滿足的試驗方法：
本產品滿足IEC61345、 IEC61730、IEC61215、GB/T19394.－2003試驗; GB/T9535.－1998試驗; GB/T6492－1986、GB/T6494、GB/T6497、SJ/T2196等標準，以及其它相關標準的要求。嚴格按GB 10592—89《高低溫試驗箱技術條件》、GB10586－89《濕熱試驗箱技術條件》進行設計制造，同時符合IEC61215－2005溫度，濕熱相應標準參數可進行各種高低溫濕熱交變環境試驗。
產品服務
提供及時、完善的技術及商務咨詢；免費到客戶現場進行勘察，對客戶要求進行專業方案設計；提供完備的技術數據；專業工程師上門進行設備的免費安裝調試，并培訓2名以上人員學會使用；使其完全掌握設備的操作技能和保養技能。提供終身免費的技術支持及使用指導服務；我公司承諾，對客戶的電話，我方2小時內做出反應，需要派技術服務人員到現場解決的，我方承諾在24小時內派出人員（特殊情況如法定假日等除外）；提供設備的電氣原理圖、易耗件明細表、操作維護手冊等技術數據，并提供主要外購配套件的技術數據。
保修責任
自設備通過驗收之日起的12個月內，向買方提供免費的售后服務，保修期滿后提供有償服務（收取一定的成本費用）
