GB/T 3333—1999電纜紙

日期：2015-11-30　　有904人瀏覽

GB/T 3333—1999電纜紙（免費下載）/紙張拉毛測試儀

前言
    本標準非等效采用IEC554-2：1977《電工用纖維紙規范》，系對GB/T333-1982《電纜紙工頻擊穿電壓試驗方法》的修訂
    本標準從實施之日起，同時代替GB/T3333-1982
    本標準由國家輕工業局提出
    本標準由國內造紙工業標準化技術委員會歸口
    本標準起草單位：中國制漿造紙工業研究所
    本標準主要起草人：何鎖琴、陳述、張少玲、韓秀臻、張青。
1 范圍
    本標準規定了電纜紙介電強度一工頻擊穿電壓測定方法。
    本標準適用于測度未浸漬電力電纜或與之類似的纖維絕緣紙工頻電壓下的擊穿強度。
2 定義
    本標準采用下列定義
2.1 擊穿電壓 breakdown voltage
    在規定的試驗條件下，用連續均勻升壓的方法對電纜紙施加工頻電壓，使紙樣發生擊穿時的電壓值。
2.2 電氣強度 electric strength
    在規定的試驗條件下，電纜紙?jiān)嚇影l(fā)生擊穿的電壓值除以施加電壓的兩電極之間紙樣的平均厚度。
3試驗設備、電極及試樣處理設備
3.1紙張拉毛測試儀試驗設備

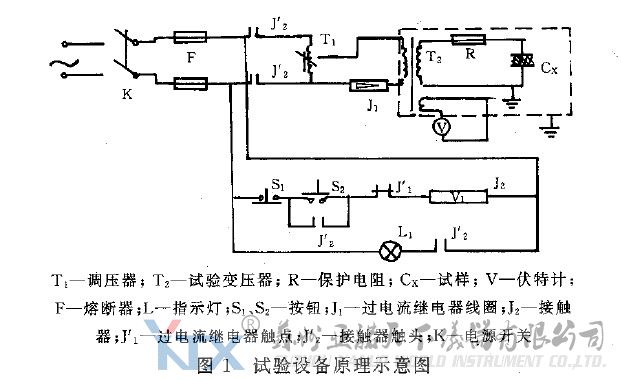

    基本電路如圖1所示，并應符合下列各條基本要求。
3.1.1 高壓試驗變壓器的容量應保證次級額定電流不小于0. 04 A。
3.1.2工頻電源應為50 Hz的正弦波，試驗變壓器輸出電壓波峰系數為1.31～1. 51。
3.1.3保護電阻值以電壓每伏(0. 2—0. 5)0/計算，即(0. 2—0. 5) Ω/V，
3. 1.4調壓器應能均勻地調節電壓，其容量與試驗變壓器的容量相同。
3.1.5過電流繼電器應有足夠的靈敏度，保證試樣擊穿時在0.1 s內切斷電源，動作電流值應選擇適當值，避免發生擊穿后不動作或未擊穿時誤動作。
3.1.6電壓測量
在高壓側用精度不低于1.5級的靜電計來測量。在低壓側用精度不低于0.5級的伏特表測量，其測量誤差不應超過±4%。

3.2 電極

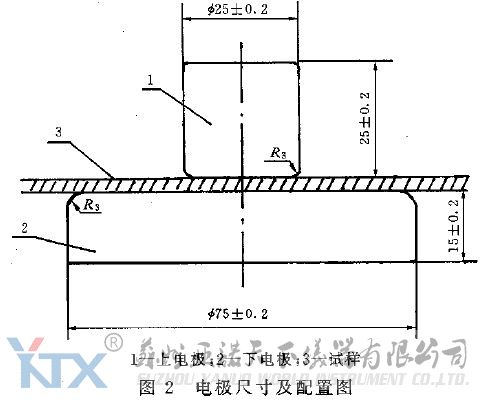

電極用黃銅制成。工作面的光潔度不低于Rz：6.3μm。每200次擊穿試驗后應將電極研磨一次。電極尺寸及配置如圖2所示。

3.3試樣處理設備
    加熱溫度可至150℃的電熱恒溫烘箱。為了進行擊穿試驗，烘箱應附加高壓及接地引線。
4 試樣制備
4.1 厚度小于或等于0.060 mm的電纜紙，試樣由兩層紙組成；厚度大于0.060 mm的電纜紙，試樣由單層紙組成。
4.2試樣尺寸應足夠大，其寬度不應小于下電極直徑的兩倍，以防止電極間發生滑閃。試樣長度取決于在一個試樣上應滿足所要求的試驗次數。
4.3試樣表面不應有褶子、皺紋、透光點、粒子、針孔等缺陷。
5 試驗步驟
5.1 試樣處理及試驗條件
      試樣在溫度（105士5）℃下干燥2h。經干燥處理的試樣應在溫度(90±2)℃下保持30 min，然后冷卻至室溫后再做擊穿試驗，但必須保證不使試樣吸潮而明顯影響試樣介電強度。當有異議時，以(90±2)℃的試驗作為基準試驗。
5.2 升壓方式與升壓速度
    采用連續均勻升壓方式，電壓由零升至擊穿電壓，時間在(10～20)s之間。
5.3 電極壓力
    為電極自重，并使紙面壓平整。
5.4擊穿的判斷
    試樣沿施加電壓方向及位置有貫穿小于L、燒焦等痕跡為擊穿。如痕跡不明顯，可在原位置上用重復施加試驗電壓來判斷。在設備無異常時取**次擊穿電壓值。
5.5試驗次數
    做九次有效擊穿試驗。擊穿出現在電極邊緣處，試驗無效，不計入有效擊穿次數。
6試驗結果
    擊穿電壓?jiǎn)挝粸榉瑢?duì)于兩層紙組成的試樣，紙的擊穿電壓應為試樣擊穿電壓的二分之一倍，以所獲得的試驗數值的中間值作為試驗結果，并報告ZUI小值。
7試驗記錄
    試驗記錄應包括以下內容：
    a)被試材料的型號、名稱、規格、制造廠及制造日期；
    b)試樣處理工藝參數：溫度、時間、相對溫度及試驗條件；
    c)試樣的紙層數；
    d)試驗設備的名稱、型號、規格；
    e)測量數據及試驗結果；
    f)試驗日期及試驗員；
    g)與本標準有何偏離。
