GB/T459-2002紙和紙板伸縮性的測定

前言
本標準是對GB/T 459-1989《紙伸縮性的測定法》的修訂。
本標準 等效采用國際標準 ISO 5635:1989K紙——浸水后尺寸變化的測定》，而且增加了畫線法和
紙張浸水風干后尺寸伸縮性的有關內容。
本標準自實施之日起，同時代替GB/T 459-1989。
本標準由中國輕工業聯合會提出。
本標準由國內造紙工業標準化技術委員會歸口。
本標準起草單位：天津出人境檢驗檢疫局、中國制漿造紙研究院。
本標準主要起草人：栗建永、趙黎華、張景彥、陳曦。
本標準首次發布于1964年，**次修訂于1979年，第二次修訂于1989年。
本標準委托國內造紙工業標準化技術委員會負責解釋。
ISO前言
    ISO （國際標準化組織）是國家標準團體（ISO成員）的一個world性聯合會。通常國際標準的制定工作由ISO技術委員會進行。對某個技術委員會確定的項目感興趣的每一成員都有權派代表參加該技術委員會，無論是官方的和非官方的國際組織，只要與ISO有聯系，同樣可以參加該項工作。ISO與IEC（國際電工委員會）在電工標準方面密切合作。
    技術委員會采納的國際標準草案在ISO委員會承認為國際標準之前要經過各成員的投票。
ISO 5635是由ISO/TC6制定的，并于1976年12月由各成員審查。下列國家投票贊成該標準：
奧地利     匈牙利     南非
比利時     印度       西班牙
巴西       愛爾蘭     瑞典
加拿大     意大利     瑞士
中國       肯尼亞     坦桑尼亞
埃及       朝鮮       土耳其
芬蘭       挪威       英國
德國       波蘭       羅馬尼亞
以下成員國表示不贊同該標準：
美國
1 范圍
本標準規定了紙和紙板浸水后或浸水風干后尺寸相對變化的測定方法。
本標準適用于大多數紙或紙板，但不適用于浸水后極易破裂或過分卷曲的紙張。
2 引用標準
    下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準ZUI新版本的可能性。
GB /T 450-2002 紙和紙板試樣的采取（eqv ISO 186:1994)
GB /T 10739-2002 紙、紙板和紙漿試樣處理和試驗的標準大氣條件（eqv ISO 187:1990)
3 術語
    尺寸變化 demensional changes
預先在標準大氣條件下平衡的紙和紙板，浸水后其縱、橫向尺寸相對于平衡狀態下尺寸的變化，或浸水再風干后縱、橫向尺寸相對于平衡狀態下尺寸的變化，以百分?jǐn)?shù)表示。
4 原理
將試樣浸于水中，直至長度不再變化時，測量其變化的長度。再使試樣風干至長度不再變化時，測量其變化的長度。注意紙張?jiān)跐駶檿r(shí)，不應承受任何負荷。多數紙張浸濕后強度很差，即使一極小的負荷，足以使之伸長。
5 儀器

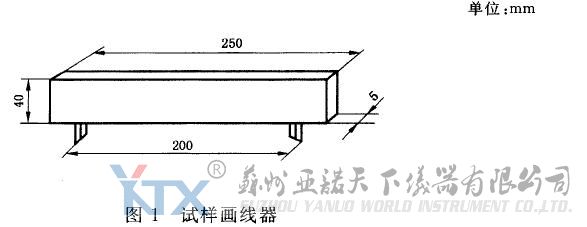

5.1  試樣畫線器：由一個鋼硬的長棒所組成，其材質在試驗條件下應保持穩定。長棒的規格約為250 mm X 40 mm X 5 mm，具有兩個金屬支撐腳。支撐腳的尖端磨銼成鑿子形狀，嵌裝在長棒的一個窄邊內，間距為(200士2)mm(見圖1)。

5.2 測量用精密量尺：量尺刻度應精確到0.2mm，尺寸以毫米表示。也可采用精度為0.02mm的游標卡尺。
6 試樣的采取處理及制備
6.1 按GB/T 450采取整張紙頁。
6.2 按GB/T 10379進行溫濕處理。
6.3 沿所采取的整張紙頁的橫向，均勻切取不少于3張的220 mm X 220 mm試樣。
7 試驗步驟
方法A
7.1 將試樣平放在玻璃表面上，用畫線器分別沿縱向和橫向畫標記。標記應分別與試樣邊緣相距約10 mm，同一方向的兩標記間距離為畫線器兩鑿子間距離。將畫好標記的試樣浸沒于與標準大氣溫度相同的蒸餾水盤中，直至試樣尺寸不變。一般浸水15 min已足夠，對于高施膠度或高定量的試樣可適當延長浸水時間，但應在試驗報告中注明。
達到終點時，應從盤中取出試樣，小心平放在玻璃表面上，注意勿使試樣受力伸長。用畫線器上的一個鑿形腳與試樣上的一個標記重合，將另一鑿形腳伸向試樣對應另一標記，在同一方向上畫出一個新的標記。用符合5. 2規定的精密量尺，測量新畫的標記與同一方向原標記間的距離，即為試樣在該方向上的伸縮量，應精確至0. 2 mm。重復這一操作，分別得出同一試樣在縱、橫方向上的伸縮量。
將其余試樣重復上述操作。
按式(1 )計算試樣浸水后的伸縮性S1
S1（％ ） ＝ 0 .5 X △ L 1··· ··· ··· ··· ·· ··· ··· ··· ··· ··· ·· ··· ·· （1）
式中：△L1——試樣浸水后的長度變化，mm；伸長時該值為正值，收縮時該值為負值。
7.2 將濕后試樣小心地由玻璃表面移至濾紙上，使其在標準大氣條件下風干至尺寸不再變化。用畫線器按7.1所述方法，測量其縱橫向的尺寸變化。
按式（2） 計算試樣浸水風干后的伸縮性S2。
S2(%) ＝ 0. 5 X △L2 ···· ··· ··· ··· ··· ··· ···· ··· ··· ··· ··· ·（2）
式中：△L1— 試樣浸水后的長度變化，mm；伸長時該值為正值，收縮時該值為負值。
方法B
7.3 將試樣平放在玻璃表面上，用鉛筆分別沿縱橫向畫兩條垂直相交的直線。直線兩端距試樣邊緣約10 mm，直線長度為（200士2)mm。用符合5.2規定的精密量尺測量直線長度，應精確至0. 2mm。
    將畫線 后 的試樣浸沒于與標準大氣溫度相同的蒸餾水盤中，直至試樣尺寸不變。一般浸水15min已足夠，對于高施膠度或高定量的試樣可適當延長浸水時間，但應在試驗報告中注明。
達到終點時，應從盤中取出試樣，小心平放在玻璃表面上，注意勿使試樣受力伸長。用符合 5.2規定的精密量尺，量取試樣縱橫向的直線長度，應精確至0. 2mm。
將 其余 試 樣重復7.3操作。
按 式 （3) 計算試樣浸水后的伸縮性S1
S1(%)=L1 — L2  /L1 X100………………（3）
式中：L1—— 試樣浸水前的直線長度，mm；
L2 ——試樣浸水后的直線長度，mm.
7.4 將濕后試樣小合地由玻璃表面移至濾紙上，使其在標準大氣條件下風干至尺寸不再變化。再次用精密量尺測量每張?jiān)嚇涌v橫兩條直線的長度，精確至0. 2 mm，并按式（4）計算浸水干燥后試樣的伸縮性S2。
 S2(%)=L1 — L3/L1 X 100…………（4）
式中：L1——試樣浸水前的直線長度，mm;
L2——試樣浸水干燥后的直線長度，mm。
8 試驗報告
試驗報告應包括以下項目：
a） 本標準號；
b） 分別報告試樣浸水和浸水干燥后縱橫向的伸縮性，精確至0.1%;
c） 浸水時間、干燥時間和溫濕度條件；
d） 任何偏離本標準的情況。
