視頻引伸計與試驗機的通訊要求
日期：2022-01-06 有1627人瀏覽
LVE視頻引伸計與試驗機的通訊，基本支持兩種方式，一種是模擬量的輸入輸出，一種是串口協議通訊。這兩種通訊方式各有優劣，需要客戶依據自己的實際情況來進行選擇。
模擬量，即電壓信號的傳輸，通過內置算法分割電壓值，對應到相應的應變值或力值。串口協議，即規定好相關的傳輸和接收算法，通過串口線直接聯通試驗機與LVE視頻引伸計。

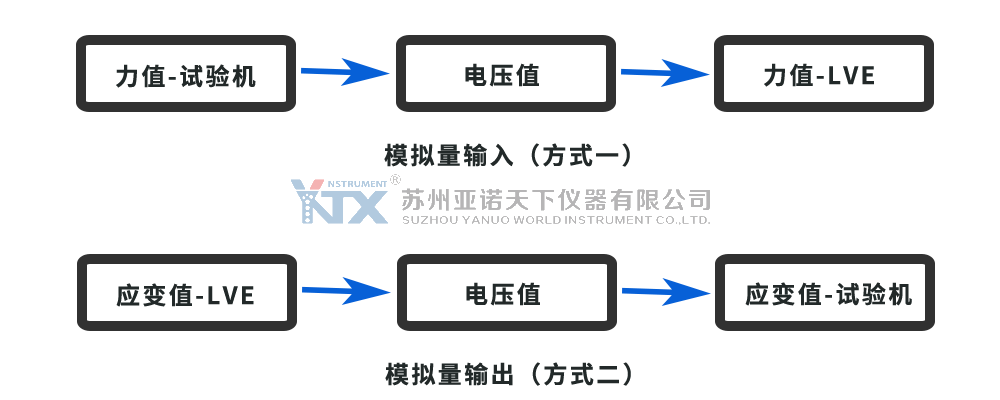

如采用模擬量通訊，有兩種選擇。第一種是試驗機將力值轉換成電壓值，傳給LVE視頻引伸計軟件，LVE視頻引伸計軟件解算、補償后，得到一個力值，參與LVE算法的解算；第二種是LVE視頻引伸計將應變值轉換為電壓值，傳給試驗機控制軟件，試驗機控制軟件進行解算、補償后，得到一個應變值，參與試驗機的下一步計算和報告。由于試驗機可以出具的報告更多，也更加標準，一般模擬量通訊中，選擇使用第二種方式的較為廣泛。
如采用串口協議通訊，則需要更改試驗機控制軟件的接收協議，增加一個串口協議，專門接收LVE傳輸過去的軸向和橫向應變值，一般來說，采用串口協議通訊的客戶要求更高，所以串口協議通訊原則上僅支持傳出到試驗機軟件，如需要傳入到LVE軟件，則需要提前溝通定制。
兩種通訊方式的對比，以及前置的要求，可參考下表：
| 通訊方式 | 優點 | 缺點 | 前置要求 |
| 模擬量 | 簡單方便，只需要試驗機支持模擬量功能即可 | 數據有所偏差，需校準，只能傳輸軸向應變 | 試驗機支持模擬量的輸入解算或輸出功能 |
| 串口協議 | 數據傳輸穩定性好，精準度高，可傳輸多種數據 | 需要一定的技術能力，對試驗機控制軟件做修改 |
具備對試驗機控制軟件做更改的能力 |
