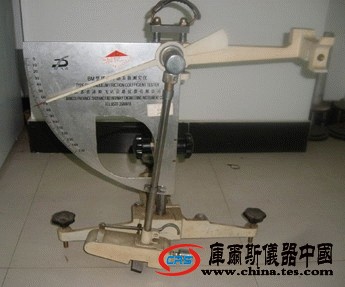

擺式摩擦系數測定儀操作規程

    說    明：本儀器用于測定瀝青路面及水泥路面的抗滑性，用以評定路面在潮濕狀態下的抗滑能力。
    準    備：
    1. 將儀器置于測點上，并使擺的擺動方向與行車方向一致；
    2. 轉動調平螺絲使水準泡居中；
    3. 檢查擺式儀的調零靈敏情況，并定期進行儀器的標定。當用于路面工程檢查驗收時，儀器必須重新進行標定。
    使用步驟：
    （1）調零：
    1. 標定指針位置：將擺錘垂直向下狀態，撥動指針使上部與拔針器上調節螺絲緊靠，此時指針的位置應與擺桿中心位置對正，否則應調整拔針器的調節螺絲使指針與擺桿中心對正，調節完畢后將調節螺絲上的并緊螺母并緊，以固定指針調節螺絲的位置；
    2. 放松固定把手，轉動升降把手使擺升高并能自由擺動，然后旋緊固定把手；
    3. 將擺向右運動，按下釋放開關，使定位卡環進入釋放開關槽，并使擺桿處水平釋放位置，同時，用左手撥動指針使之緊靠拔針器上螺釘；
    4. 按下釋放開關，擺向左運動，并帶動指針向上運動，當擺達到ZUI高位置后下落時，用左手接住擺桿，此時指針應指零，若不指零，可稍旋緊或放松指針調節螺母，重復本項目操作，直到指針指零。
    （2）標定滑動長度：
    1. 用橡皮刷清楚測試范圍內路面上的松散顆粒和雜物，讓擺自由懸掛，將標尺的中部對準擺桿，并使滑動標尺平行于測試方向并靠近橡膠片；
    2. 放松固定把手，轉動升動把手讓擺緩慢下降并同時用右手提起舉升柄使擺向右方移動，在標尺右端放下滑溜塊使之接觸路面并標尺刻線對齊，然后旋緊固定把手，復核滑動長度，在這一過程中，可用調平螺絲對滑動長度進行微調，使滑動長度準確到126±0.5mm，但應注意微調中應保持水準泡居    中。
    （3）用噴壺的水澆灑測試路面，并用橡膠刮板刮除表面泥漿：
    （4）試驗：
    再次灑水，并按下釋放開關使擺在路面上滑過，指針即可指示出路面的擺值（一般**次可不作記錄），當擺向右回擺時，用左手接住擺桿，右手提起舉升柄使滑溜塊升高，并將擺向右運動，使定位卡環進入釋放開關，重復以上步驟，測定五次記錄每次的數值。
    注意事項：
    1. 由于路面的摩擦系數受季節和溫度的影響，故應記錄測試日期和濕路面的溫度，并且描述測試路段路面級配類型、外觀和已通車時間等；
    2. 當擺向左擺動后返回時，一定要用手接住擺桿以免損壞滑溜塊和指針；
    3. 在滑溜塊上橡膠片滑動的有效范圍內不應有顯著的凹凸形，以免影響測定數值；
    4. 標定滑動長度時，應以橡膠片剛剛接觸路面為準，不可借擺的力量向前滑動，以免標定的滑動長度出現誤差；
    5. 測定時應選擇摩擦系數小，而使用剎車較頻繁的位置，即沿行車方向的左輪輪跡處；
    6. 滑溜塊上采用新橡膠片時，應先在干燥路面上測試10次后再在濕路面上測試20次后方可應用；
    7. 儀器在使用完畢后，將各部分擦拭干凈裝入箱中，儀器應在干燥通風，無酸性和腐蝕性揮發物的房間內；
    8. 儀器除在測試過程中或其他特殊情況下，均應在包裝箱內安放或搬移；
    9. 儀器在長途運輸時應裝放運輸箱，在裝卸及運輸過程中不應受突然撞擊或過度震動；
    10. 擺式儀每年至少標定一次，若有重要損壞或變化要及時標定。
維    護：橡膠片使用一年以后必須更換，使用過程中操作人員要按規定操作機器。
    處    置：試驗中儀器出現問題時，不要自行處理，要與儀器維修人員及時聯系。并報告質量負責人。
