DZF-6000系列真空干燥箱使用說明書

一、適用范圍
供廠礦企業、大專院校、科研及各類實驗室等在真空條件下對物品進行干燥熱處理。在真空條件下對物品進行加溫干燥具有以下幾點優點：
1、 可降低干燥溫度（壓力低、溫度低）。
2、 避免一些物品加溫要氧化。
3、 避免加溫空氣要殺死生物細胞。
4、 無塵粒破壞。

二、技術指標：
DZF系列真空干燥箱技術參數

三、結構概述：
真空干燥箱外形為臥式，工作室材料采用不銹鋼板或優質鋼板，形狀為方形。箱體采用08F優質鋼板噴塑制成，超細玻璃棉充填中間隔熱層。箱門采用雙層玻璃門，內層為12mm以上鋼化玻璃，外層為防彈玻璃或有機玻璃。工作室與外門之間裝有模壓成型的耐熱硅橡膠密封圈，以保證箱門與工作室的密封，大幅度提高箱體的真空度。
6050、6051型擱板各采用二塊具有較好導熱性的鋁合金板，6020型擱板采用一塊不銹鋼板（不銹鋼網板），6021型擱板采用一塊鍍鋅板（鍍鋅網板）。
真空干燥箱的加熱器采用電熱管直接置于工作室底部，所有的控制操作件、儀表、閥門、手柄都安裝在箱體左側面板上，使用方便。控溫儀設定溫度和顯示溫度均為數字顯示，帶有跟蹤報警功能，具有控溫準確、精度高等優點。

四、安裝、調試
1、 安裝：
真空干燥箱應放在具有良好通風條件和無強烈震動的室內，在其周圍不
可放置易燃易爆的物品。
2、 調試：
（1） 將箱門關上并將拉手旋緊，關閉放氣閥，開啟真空閥。
（2） 將真空干燥箱側面的導氣管用真空橡膠管與真空泵連接，接通真空泵電源，開始抽氣，當真空表指示值達到-0.1M Pa時，關閉真空泵和真空泵電源，此時箱內處于真空狀態，如無加熱要求，真空干燥箱調試結束。
（3） 如設定溫度為120℃，加熱指示燈亮，開始進入加熱升溫狀態，當顯示溫度接近設定溫度時，加熱指示燈忽亮忽熄，反復多次，溫度控制進入恒溫狀態，真空干燥箱工作正常。

五、使用方法
1、 需干燥處理的物品放入真空干燥箱內，將箱門關上，并關閉放氣閥，開啟真空閥，接通真空泵電源開始抽氣，使箱內真空度達到-0.1M Pa時，關閉真空閥，再關閉真空泵電源。
2、 把真空干燥箱電源開關撥至“開”處，選擇所需的設定溫度，箱內溫度開始上升，當箱內溫度接近設定溫度時，加熱指示燈忽亮忽熄，反復多次，一般120min以內可進入恒溫狀態。
3、 當所需工作溫度較低時，可采用二次設定方法，如所需溫度60℃，**次可設定50℃，等溫度過沖開始回落后，再第二次設定60℃。這樣可降低甚至杜絕溫度過沖現象，盡快進入恒溫狀態。（請參照下面“九”操作使用）。
4、 根據不同物品潮濕程度，選擇不同的干燥時間，如干燥時間較長，真空度下降，需再次抽氣恢復真空度，應先真空泵電源，再開啟真空閥。
5、 干燥結束后應先關閉干燥箱電源，開啟放氣閥，解除箱內真空狀態，再打開箱門取出物品。（解除真空后，如密封圈與玻璃門吸緊變形不易立即打開箱門，經過一段時間后，等密封圈恢復原形后，才能方便開啟箱門。）

六、注意事項：
1、 真空箱外殼必須有效接地，以確保使用安全。
2、 真空箱不需連續抽氣使用時，應先關閉真空閥，再關閉真空泵電源，否則真空泵油要倒灌至箱內。
3、 取出被處理物品撕，如處理的是易燃物品，必須待溫度冷卻到低于燃點后，才能放入空氣，以免發生氧化反應引起燃燒。
4、 真空箱無防爆裝置，不得放入易爆物品干燥。
5、 真空箱與真空泵之間ZUI好跨過濾器，以防止潮濕體進入真空泵。
6、 非必要時，請勿隨意拆開邊門，以免損壞電器系統。

七、維護保養
1、 真空箱應經常保持清潔，箱門玻璃應用松軟棉布擦拭，切忌用有反應的化學溶劑擦拭，以免發生化學反應和擦傷玻璃。
2、 如真空箱長期不用，應在電鍍件上涂中性油脂或凡士林，以防腐蝕，并套上塑料薄膜防塵罩，防在干燥的室內，以免電器件受潮而影響使用。

八、操作使用

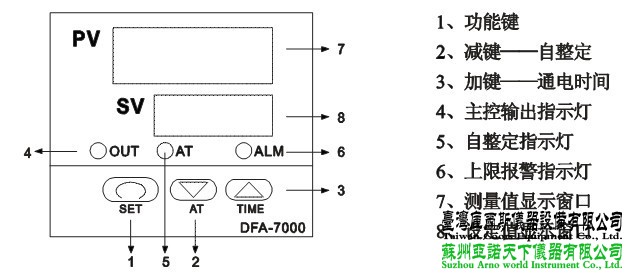

操作面板功能：

設定參數表：
提示符 名 稱 設定范圍 說 明 出廠值
So 設 定 值 全范圍 用戶設定控制目標 自設
SHP 報 警 全范圍 測量值偏差超過跟蹤報警值時，切斷輸出，同時報警亮起 2
TI 設定恒溫時間 999分鐘 設定0,無記時(連續輸出)。當時間到達設定值時儀表停止控制，下排顯示滅 自設
P 比 例 帶 0-9999 比例作用調節。P越大，系統增益越低
I 積分時間 0-9999 積分作用常數，I越大，積分作用越弱
d 微分時間 0-9999 微分作用常數，d越大，微分作用越強，并可克服超調
T 控制周期 99秒 繼電器20S，可控硅或SSR 2
Sc1 零點修正
傳感器 -99.9~
+99.9℃ 用于修正傳感器熱電偶補償導線所產生的測量誤差
Sc2 滿度修正
傳感器 -99.9~
+99.9℃ 用于修正傳感器熱電偶補償導線所產生的測量誤差
LoK 電 子 鎖 0-2 0-不鎖，1-設定參數鎖定，2-全部鎖定 0或1

●溫度控制參數的改變方式：
由于出廠前都經過嚴格的測試，一般不需要進行修正。如產品使用時條件惡劣，外界溫度不在所使用儀器環境溫度，或在使用控制溫度范圍前后界限值時，（由于和出廠說測試點不一樣）會引起溫度顯示值與箱內擱板實際溫度誤差。如超出技術指標范圍的可以修正，具體步驟如下：先參照下面的公式算出滿度偏差值,再按住功能鍵“SET”5秒，儀表進入B菜單，參照前面的設定參數表，進入到提示符“SC2”時，按“▲”或“▼”鍵，使顯示值修正到箱內擱板上的溫度值，再按住“SET”5秒退回到標準顯示模式。
滿度修正公式：應修正值=（誤差值×儀表量程）÷設定值
※測試注意：箱內擱板測試所用溫度表要用0.2~0.5精度的水銀表，并在真空狀態下測試，如在空氣狀態下測試會引起溫度波動大和溫度顯示值與箱內擱板實際溫度誤差。
●自整定功能：
當溫度控制不理想時，可通過自整定功能來改變PID參數。具體操作：先將溫度設定為70~80℃，按SET鍵確認。然后再按住▼鍵5秒，直到自整定燈AT（黃）亮，即可放手，此時儀表進入PID自整定控制。經過二個周期波動后，自整定結束，AT燈熄滅，自整定所得新的PID參數已自動存入，并按新的PID參數進行控制。此時就可將溫度調到所需工作溫度即可。
●PID參數的手動設置：P為比例帶，如過沖可加大比例帶，如希望升溫快些可減小比例帶。I為積分時間，如溫度波動較大，應加長積分時間，反之可減小積分時間。D為微分時間，一般取（1/5~1/4）I。

九、故障處理：
現 象 原 因 排 除 方 法
1,無電源 1,插頭未插好或斷電
2,熔斷器燒斷 1,插好插頭或接好線
2,更換熔斷器
2,箱內溫度不升 1,設定溫度低
2,電熱器壞
3,控溫器壞
4,傳感器壞 1,調整設定溫度
2,換電熱器
3,換控溫器,
4,換傳感器
3,設定溫度與箱內溫度誤差大 1,傳感器壞
2,控溫器壞 1,換傳感器
2,換控溫器
4,超溫報警異常 1,設定溫度低
2,控溫器壞 1,調整設定溫度
2,換控溫器

十、裝 箱 單

序 號 類 別 名 稱 單 位 數 量 備 注
1 主件 真空干燥箱 臺 1
2 文件 使用說明書 份 1
3 文件 裝箱單 份 1
4 文件 合格證 份 1
5 備件 熔斷器芯 只 2
