巴氏硬度檢測方法介紹

        巴氏（巴克爾）硬度的檢測方法是由美國的Barber—Colman公司ZUI早提出的，其生產的GYZJ 934-1型巴氏硬度計是ZUI早應用的巴氏硬度計。近些年來隨著我國與國際上的合作巴氏硬度檢測方法被引入到國內，目前國內已有成熟巴氏硬度計生產技術，沈陽市天星試驗儀器有限公司生產的934-1型巴氏硬度計的儀器質量及測量精度均達到國際先進水平，已在國內外的鋁型材行業得到了廣泛的應用。

一、原理

        巴氏硬度是一種壓痕硬度，它以特定的壓頭在標準彈簧的壓力作用下壓入試樣表面，以壓痕的深淺表征試樣的硬度高低。巴氏硬度有100個分度，每個分度單位代表壓入深度0.0076 mm。壓入越淺，讀數越高，材料越硬。

        巴氏硬度公式為：

        HBa=100-L/0.0076

        式中   HBa—巴氏硬度符號；

               L—壓針伸出長度，即壓入試樣深度/mm；

               0.0076—定義單位值/mm

二、巴氏硬度計的特點

        1. 儀器小巧，使用方便

        巴氏硬度計是一種手持式的便攜式硬度檢測儀器，其重量僅有0.5 kg左右，單人單手即可完成全部測量操作。

        2. 檢測速度快

        巴氏硬度是一種現場的快速硬度檢測方法，熟練操作的單次檢測3秒鐘內即可完成。

        3. 靈敏度高

        巴氏硬度計有100個刻度，其靈敏度遠高于韋氏硬度計。

        4. 換算方便

        巴氏硬度可方便的換算成韋氏、布氏、洛氏、維氏等硬度值，具有良好的通用性。

三、巴氏硬度計的應用

        目前巴氏硬度計有多種型號，分別可測量鋁及鋁合金、軟金屬、塑料、玻璃鋼、橡膠及皮革等材料，在金屬領域的測量中巴氏硬度計可測量韋氏無法測量的超大、超重、超厚、異形的工件及裝配件。

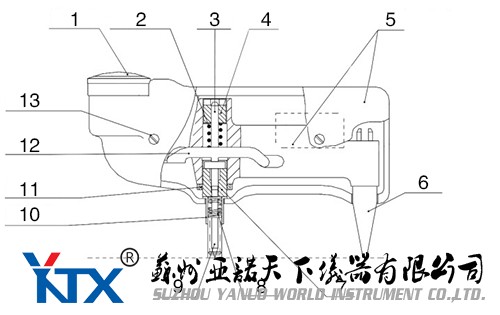

四、巴氏硬度計的結構

1. 指示器    2. 負荷彈簧    3. 主軸    4. 負荷調整螺絲    5. 外殼、框架

6. 支腳    7. 滿刻度調整螺絲    8. 彈簧    9. 壓針    10. 彈簧筒    11. 鎖緊螺母

12. 杠桿    13.外殼螺釘

五、巴氏硬度檢測對試樣的要求

        1. 被檢測表面應光潔、無機械損傷。必要時可對表面進行輕微的拋光處理。

        2. 被檢工件的厚度不應小于1.5 mm。

        3. 在檢測大件工件時應保證硬度計的支腳與壓針尖端在同一平面上，并能實現針尖與檢測面垂直。必要時可采用加墊或支承來實現。

六、 巴氏硬度計的操作方法

        手握儀器，將儀器平穩的放置在試樣上，平衡快速施加足夠壓力，讀出指示表上的ZUI大讀數，一般精確到0.5個刻度。這一讀數就是被測工件的巴氏硬度值。測試時應避免壓針受到沖擊或發生側向滑動，否則壓針容易損壞。
